COPERTURA METALLICA

Riwega srl

via Isola di Sopra, 28
EGNA
39044 (BZ) - Italia
Tel. 0471 827500
www.riwega.com
info@riwega.com

Cod. prodotto  COPERTURA METALLICA

Prezzo unitario  99,31 / mq

Linea
Sistema completo di tetto metallico.

Descrizione sintetica
Sistema completo di tetto metallico Riwega mod. COPERTURA METALLICA con schermo freno al vapore, doppio strato termico in lana di roccia, membrana impermeabile traspirante, membrana bituminosa, materassino drenante antirombo e accessori.

Voce di Capitolato

Sistema completo di tetto metallico Riwega mod. COPERTURA METALLICA con schermo freno al vapore, doppio strato termico in lana di roccia, membrana impermeabile traspirante, membrana bituminosa, materassino drenante antirombo e accessori.
Fornitura e posa di tetto metallico COPERTURA METALLICA, estremamente performante sia a livello termico che acustico, con tenuta al vento, altamente traspirante e impermeabile alla pioggia battente, estremamente stabile alle alte temperature, composto da:
> schermo freno al vapore USB Micro 230-20 / Micro 230-20 TOP SK (strato protettivo superiore di elevata qualità in polipropilene idrorepellente, stabilizzato ai raggi UV, resistente alle alte temperature accoppiato con membrana centrale funzionale in polipropilene impermeabile a bassa traspirazione e da uno strato inferiore protettivo sempre in polipropilene) applicato direttamente su tavolato/perlinato in legno o su altri materiali (lastre di cartongesso, pannellature di derivazione lignea) parallelamente alla linea di gronda e fissato con graffe nella zona di sovrapposizione, garantendo una tenuta ermetica all'acqua e al vento grazie alla relativa sigillatura con nastro adesivo TAPE 1 PE (oppure mediante doppia banda adesiva integrata nella versione TOP SK); caratteristiche tecnico prestazionali:
materiale: PP.PP.PP;
colonna d'acqua: > 900 cm;
massa areica: 220 g/m² (± 10 g/m²);
resistenza a trazione longitudinale: 400 N/50 mm (± 30 N/50 mm);
resistenza a trazione trasversale: 280 N/50 mm (± 30 N/50 mm);
valore Sd: > 20 m;
impermeabilità all'acqua: passato;
reazione al fuoco: Classe E;
resistenza ai raggi UV: 4 mesi;
classe UNI 11470:2015: A
> doppio strato (100 + 100 mm) di pannelli isolanti termoacustici in lana di roccia bio-solubile 3therm PowerRock RT110, mono densità, totalmente traspirante, incombustibile classe A1, certificata EUCEB, dello spessore complessivo di 200 mm, con conduttività termica 0,036 W/mK, applicati a giunti verticali sfalsati; caratteristiche tecnico prestazionali:
materiale: lana di roccia 3therm PowerRock RT110 bio-solubile ottenuta dalla fusione di rocce basaltiche;
gamma completa spessori: 60, 80, 100, 120, 140, 160 mm;
massa volumica: 110 kg/m³;
conducibilità termica di riferimento λD 0,036 W/mK (EN 13162-EN 12667);
classe di reazione al fuoco: A1 (EN 13501-1);
resistenza alla compressione con schiacciamento al 10% - CS(10): σ10 ≥ 30 kPa (EN 826);
resistenza al carico puntuale - PL(5): Fp ≥ 250 N (EN 12430);
resistenza alla diffusione del vapore acqueo: μ = 1 (EN 12086);
assorbimento d'acqua a breve termine (WS): ≤ 1,0 kg/m² (EN 1609);
assorbimento d'acqua a lungo termine - WL(P): ≤ 3,0 kg/m² (EN 12087);
> membrana traspirante sottotegola USB ELEFANT / ELEFANT TOP SK, composta da uno strato protettivo superiore di elevata qualità in PP (polipropilene), idrorepellente, stabilizzata ai raggi UV, resistente alle elevate temperature, da un film centrale UV10 Bikom monolitico di elevata qualità, e da uno strato protettivo inferiore sempre in PP (polipropilene), steso direttamente sul coibente termoacustico o su tavolato in legno, parallelamente alla linea di gronda e fissato con graffe nella zona di sovrapposizione, che verrà coperta tramite il sormonto dello strato successivo; caratteristiche tecnico prestazionali:
materiale: PP - composite;
film: UV10 Bikom
colonna d'acqua: > 800 cm;
massa areica: 235 (± 10) g/m²;
resistenza a trazione longitudinale: 420 (± 30) N/50 mm;
resistenza a trazione trasversale: 310 (± 20) N/50 mm;
valore Sd: > 0,07 (+0,04/+0,01) m;
classe d'impermeabilità: W1;
reazione al fuoco: Classe E;
resistenza ai raggi UV: 6 mesi;
classe UNI 11470:2015: A
> barriera al vapore elastomerica autoadesiva VSK BITUM REFLEX 1500 Riwega, con spessore 1,5 mm, composta da collante bituminoso e superficie in lamina di alluminio, protetta nella parte sottostante da un liner siliconico rimovibile in fase di posa, da posizionare in copertura tramite incollaggio diretto sopra un secondo tavolato con camera di ventilazione sottostante come strato di impermeabilizzazione secondaria sotto la copertura metallica; caratteristiche tecnico prestazionali:
materiale: bitume modificato autoadesivo;
rivestimento superiore: lamina composita in alluminio;
film di protezione: liner siliconico (H=1 m);
massa areica: 1.500 g/m² (± 15%);
valore Sd: > 1.500 m;
classe d’impermeabilità: W1;
reazione al fuoco: classe E.

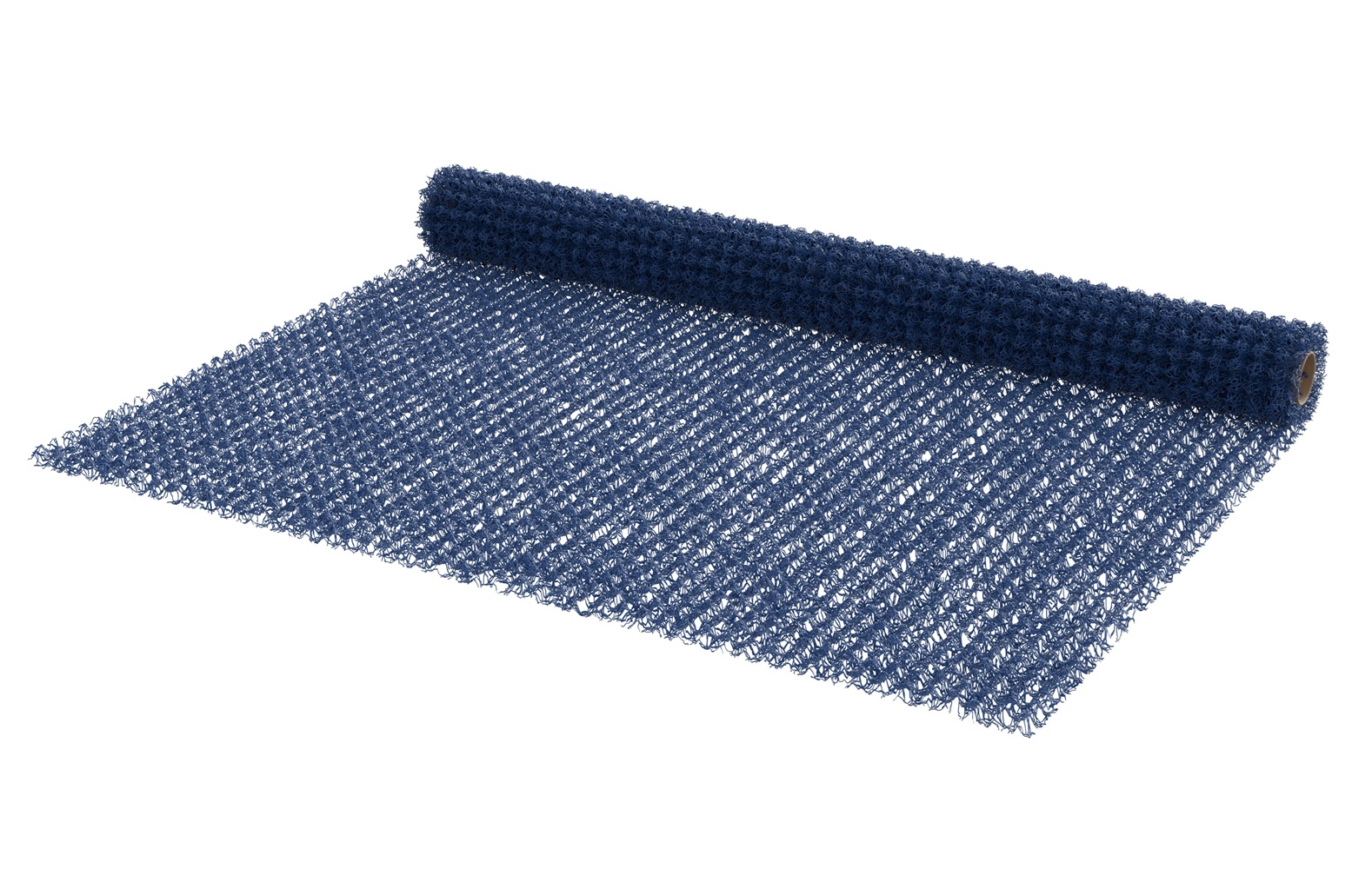

> materassino drenante e antirombo USB DRENLAM BLUETECH, composto da una struttura tridimensionale in monofili estrusi in PP (polipropilene), con spessore maggiorato di 14 mm e morfologia a bolle, inserito tra la copertura metallica e lo strato di impermeabilizzazione VSK BITUM REFLEX 1500 precedentemente posizionato sul tetto (la rete tridimensionale consente l’evacuazione delle condense che possono formarsi sotto la copertura metallica, e riduce la diffusione acustica provocata da fenomeni di pioggia e grandine che colpiscono la copertura); caratteristiche tecnico prestazionali:
materiale: polipropilene stabilizzato con masterbatch neutro;
massa areica: 450 g/m² (± 7%) - EN ISO 9864;
spessore rete: 14 mm (± 12%);
diametro filo: 0,4 mm ((± 20%);
stabilità ai raggi UV: 3 mesi.
Le lavorazioni devono essere eseguite secondo le indicazioni e prescrizioni tecniche della Direzione Lavori e/o della Committenza in conformità con i contenuti contrattuali del capitolato speciale d'appalto.
Sono esclusi dal prezzo l'esecuzione del supporto in legno o della struttura portante (solai o pareti), il tavolato/perlinato in legno o in altri materiali (lastre di cartongesso, pannellature di derivazione lignea), il fissaggio definitivo della membrana mediante l'installazione di controlistelli in legno di ventilazione posati in senso ortogonale alla linea di gronda e fissati mediante viti e tasselli alla struttura portante, la formazione della struttura del colmo ventilato in legno, il rivestimento metallico di copertura (aggraffato, a scandole o a doghe) e del colmo con bandella di aggancio e lamiera forata di ventilazione, gli elementi di lattoneria frontale, le eventuali copertine murarie con bandella di aggancio metallica, la protezione dei corpi emergenti (con elementi smontabili per la manutenzione, rete antisetto e lamelle), rivestimenti e raccordi vari ad elementi sporgenti, tutti gli elementi accessori di copertura (bacini di raccolta, tubi, braghe, deviatori, parafoglie, gomiti, terminali, rosoni, riduzioni, lamiere forate, giunti di dilatazione, fumaroli), mentre sono compresi nel prezzo la fornitura dei materiali a piè d'opera, il trasporto con carico in alto, i rilievi preventivi della copertura, la verifica preventiva della perfetta regolarità ed uniformità della superficie sulla quale verranno posati i singoli materiali facenti parte del sistema, la pulizia del tavolato in legno da tracce di intonaco, chiodi o altro, l'applicazione della massa adesiva butilica Tape 2 BU o acrilica Tape BOLD lungo tutto il perimetro della superficie da ricoprire al fine di garantire la relativa tenuta al vento, lo srotolamento e disposizione dello schermo freno al vapore USB Micro 230-20/ Micro 230-20 TOP SK in senso orizzontale parallelamente alla linea di gronda accertandosi che non vi siano successive deformazioni e/o rigonfiamenti, l'adesione della membrana traspirante alla massa adesiva butilica precedentemente posata, il fissaggio della membrana traspirante alla struttura sottostante mediante l'applicazione di graffe metalliche (con interasse massimo di 10 cm) lungo lo sviluppo dei sormonti longitudinali (su superfici cementizie è previsto l'utilizzo di una schiuma adesiva specifica tipo Glue DB), la verifica che le sovrapposizioni avvengano nel rispetto della linea tratteggiata prestampata sulla membrana stessa, la sigillatura delle sovrapposizioni e interruzioni tramite posa di apposito nastro acrilico tipo Tape 1 PE per versione standard o tramite doppia banda adesiva acrilica integrata assicurandosi di sovrapporre le due bande adesive (versione TOP SK), l'esecuzione di pressione successivamente alla posa dei sistemi di sigillatura tramite rullino sulla superficie di adesione del collante a garanzia di una perfetta penetrazione del collante nella superficie del substrato, la sigillatura della membrana in corrispondenza di risvolti verticali ed elementi passanti (finestre, camini, cavedi per passaggio impianti, connessioni tra tetto e pareti, etc.) con l'impiego di nastro monoadesivo acrilico flessibile ad alta tenuta adesiva (Tape 1 PE 100 X o Tape 1 PE 150, oppure butilico tipo Coll 150 X o AIR Coll 150 X intonacabile) procedendo alla stesura partendo dal lato inferiore sormontandolo negli angoli con il nastro sigillante delle pareti laterali (a loro volta sormontati negli angoli con il nastro sigillante del lato superiore), la sigillatura della membrana in prossimità dei corpi emergenti con perimetro curvo (tubi di sfiato, tubi corrugati, impianti idraulici) con nastro monoadesivo acrilico flessibile tipo Tape 1 PE o Tape 1 PE 100 X o banda adesiva butilica flessibile Coll Flexi (in alternativa si possono installare appositi collarini della linea AIR Stop), il controllo che il sormonto della membrana traspirante in prossimità delle linee di colmo o di conversa sia almeno di 20 cm, la sigillatura del sormonto tramite appositi nastri adesivi acrilici tipo Tape 1 PE oppure tramite il collante acrilico incorporato nella versione TOP SK, la pulizia della superficie da coibentare, la posa del doppio strato di pannelli isolanti termoacustici in lana di roccia bio-solubile 3therm PowerRock RT110 a regola d'arte controllando che vi sia il perfetto accostamento tra gli stessi al fine di garantire una perfetta continuità dell'isolamento termico e che sia rispettata la modalità esecutiva a giunti sfalsati e la disposizione incrociata dei due strati, la successiva stesura della membrana sottotegola USB ELEFANT / ELEFANT TOP SK secondo le modalità applicative riportate per lo schermo freno al vapore precedentemente descritto, l'installazione (prima della posa del controlistello di ventilazione) di una guarnizione autoadesiva puntochiodo singolo Tip o a nastro continuo tipo Tip Kont posizionata sulla linea di appoggio del controlistello per garantire la sigillatura dei fori causati nella membrana dal passaggio delle viti di fissaggio (nel caso di incollaggio della guarnizione direttamente sul controlistello è previsto l'impiego di guarnizione biadesiva tipo Tip Kont DUO), la posa della banda autoadesiva di raccordo universale Tape UV 300 X posata sulla bavetta metallica del canale di gronda e sotto i supporti degli eventuali pannelli solari, la stesura della membrana bituminosa elastomerica autoadesiva VSK Bitum Reflex 1500 con incollaggio diretto sul secondo tavolato della camera di ventilazione seguendo le procedure indicate per il freno al vapore precedentemente posato, installazione di strato separatore drenante con rete tridimensionale antirombo USB DRENLAM BLUETECH che consente l’evacuazione delle condense che possono formarsi sotto la coerptura metallica riducendo la diffusione acustica provocata da fenomeni di pioggia e grandine, la verifica da parte della D.LL. che gli interventi di montaggio siano eseguiti esclusivamente da personale specializzato ed autorizzato, l'adattamento dell'intero sistema ad eventuali aperture, nicchie, sporgenze, la realizzazione di aperture per l'attraversamento di corpi speciali, passaggi di sfiati e camini, i ponteggi interni ed esterni fino ad un'altezza di 3,50 mt, , tutti gli oneri connessi con l'installazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, la pulizia della zona oggetto dell'intervento con l'asportazione di detriti e materiali di risulta, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
