Cod. prodotto

VENTIZA IN UV3-150P - 140051
Linea
Sistema di ventilazione meccanica controllata a doppio flusso con recupero di calore, filtrazione meccanica dell'aria.

Descrizione sintetica

Sistema di ventilazione meccanica controllata a doppio flusso Wavin mod. VENTIZA IN UV3-150P cod. 140051 con recupero di calore, filtrazione meccanica dell'aria, scambiatore entalpico e portata massima di 150 m³/h, adatto per installazione da incasso.

Voce di Capitolato

Sistema di ventilazione meccanica controllata a doppio flusso Wavin mod. VENTIZA IN UV3-150P cod. 140051 con recupero di calore, filtrazione meccanica dell'aria, scambiatore entalpico e portata massima di 150 m³/h, adatto per installazione da incasso.

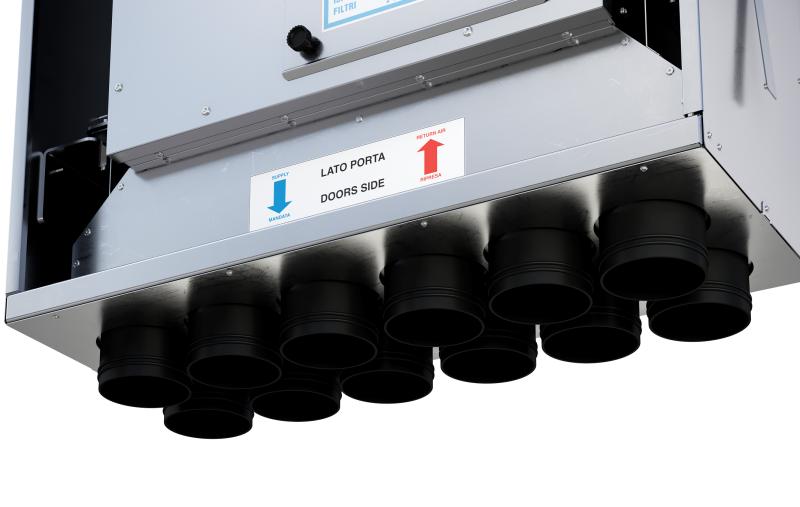

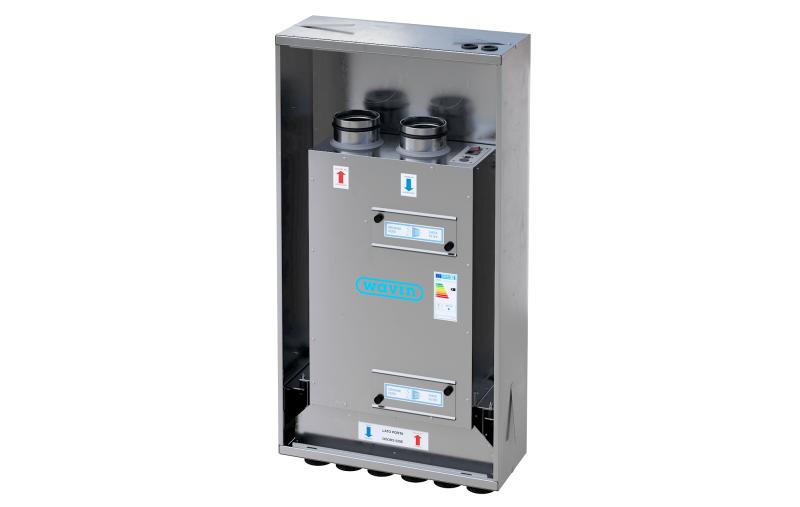

Fornitura e posa di unità di ventilazione meccanica controllata VENTIZA IN UV3-150P cod. 140051, compatta verticale, installabile ad incasso, con recupero di calore, ad elevata filtrazione ed efficienza termica, adeguatamente insonorizzata, adatta per il ricambio dell'aria in ambienti residenziali, regolazione manuale della portata d'aria, ad installazione immediata grazie all'installazione all'interno di una controcassa (cod. 140050) che già prevede un plenum di distribuzione, di facile manutenzione, realizzata con pannelli di acciaio zincato a semplice parete isolati internamente con pannelli sp. 10 mm per preservarne le caratteristiche termiche e acustiche, completa di scambiatore di calore lavabile a flussi incrociati con proprietà entalpiche costituito da una speciale membrana polimerica (consente il trasferimento di calore e umidità impedendo l’incrocio di contaminanti tipo virus, gas, VOC), ventilatori centrifughi a pale rovesce con motore EC, filtri in classe ePM1 70% secondo ISO 16890 (F7 secondo EN 779), scheda elettronica di controllo installata a bordo in grado di gestire per la versione UV3 le funzioni di ON-OFF, 3 velocità dei ventilatori, by-pass automatico per il free-cooling, segnalazione intasamento filtri.
Il prodotto rispetta le seguenti caratteristiche tecniche peculiari > dimensioni: 475 (L) x 723 (H) x 224 (P) mm; peso: 21 kg; portata d'aria nominale: 150 m³/h; pressione statica utile: 100 Pa; corrente nominale: 0,80 A; tensione: 230 V; frequenza: 50 Hz; tipo di ventilatore: centrifugo a pale indietro; nr. velocità: 3; efficienza filtro di estrazione: F7/ePM1 70%; efficienza filtro di rinnovo: F7/ePM1 70%; efficienza termica: 71,5 % (EN 13141-7:2010); portata massima: 167 m³/h (a 100 Pa di pressione esterna); potenza elettrica complessiva massima portata: 98 W; livello di potenza sonora: 51 dB(A); portata di riferimento: 0,033 m³/s (% è del 70% della portata massima a 50 Pa di pressione esterna in conformità a EN 131); SPI potenza assorbita specifica: 0,33 W/m³/h (EN 13141-7:2010); percentuale massima di trafilamento: 1,8% (interno), 2,9% (esterno) - EN 13141-7:2010; risparmio di riscaldamento annuo (AHS) specifico per un’abitazione di 100 m² (kWh di energia primaria): 7.810,6 kWh (clima freddo), 3.992,6 kWh (clima mite), 1.805,4 kWh (clima caldo).
Le lavorazioni devono rispettare scrupolosamente quanto contenuto nel progetto esecutivo, in conformità alle disposizioni tecniche del Direttore dei Lavori o della Committenza, ed in quanto stabilito contrattualmente nel capitolato speciale d'appalto.
Sono esclusi dal prezzo il sistema di distribuzione dell'aria con tubi circolari in lamiera zincata o flessibili in alluminio, le tubazioni interne ed esterne di collegamento all'unità, i raccordi, curve speciali, fascette, collari, manicotti, riduzioni concentriche, serrande, gli isolamenti termici a copertura di tutti i percorsi delle tubazioni, la formazione dei due fori a parete del diametro di 160 mm secondo quanto indicato nel progetto esecutivo, mentre sono compresi nel prezzo la fornitura ed installazione dei materiali necessari in conformità alla norma vigente, il trasporto dei materiali a piè d'opera, i cablaggi ed il cavo elettrico d'alimentazione, la controcassa di supporto per l’installazione all’interno della parete interna o esterna comprensiva di plenum e viti di fissaggio, la griglia frontale per l’aspirazione dell’aria esterna e pre-tranci (nella parte superiore per la tubazione di espulsione e nella parte inferiore per collegare l’impianto di distribuzione dell’aria interna), l'installazione dell'unità a regola d'arte con il controllo dei livelli di riferimento e della sua posizione precisa, il collegamento delle tubazioni interne ed esterne sulla parte superiore dell'unità, la realizzazione delle opportune connessioni elettriche e aerauliche, il collegamento allo scarico condensa tramite apposito sifone accertandosi che la tubazione non abbia impedimenti ed eventuali ostruzioni al fine di permettere il drenaggio evitando la risalita di cattivi odori, la messa a terra mediante specifico cavo, il controllo delle impostazioni di regolazione e del corretto funzionamento, la messa in funzione con il collaudo finale del Centro di Assistenza Tecnica ad impianto terminato e collegato (verifica dei collegamenti elettrici, configurazione del prodotto sulle necessità del cliente, verifica dell'invio e delle ricezioni dei consensi agli altri dispositivi che compongono il sistema, formazione dell'utilizzatore sull'utilizzo del prodotto per le eventuali modifiche dei parametri disponibili per l'utente), la protezione provvisoria di pavimenti e pareti se presenti prima dell'installazione, la pulizia finale con l'asportazione di detriti e materiali di scarto, tutti gli oneri connessi con l'installazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
